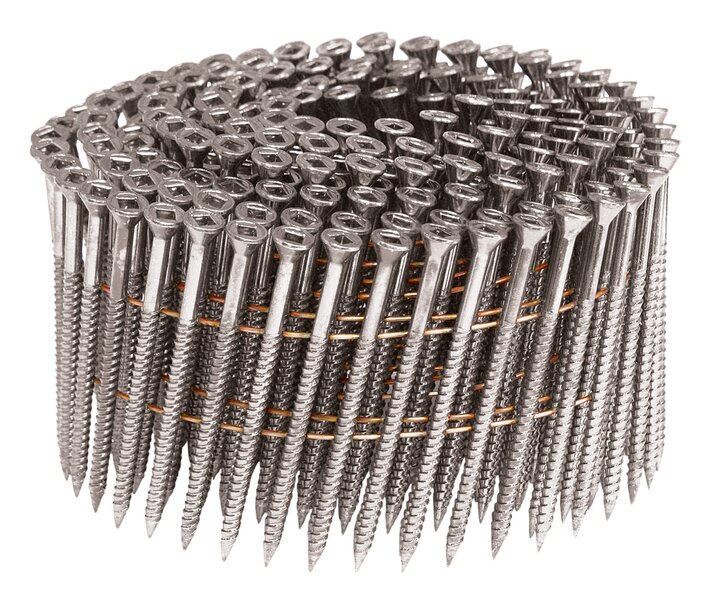

DRAHT COIL SCRAIL®
Robuste Magazinierungsart, die wir für verschiedene SCRAIL® Typen anbieten können. Für eine einwandfreie Verarbeitung sorgen unsere speziell entwickelten FASCO® Geräte in der SCRAIL® EDITION.
Magazinierung
Draht Coil
Innendurchmesser
1,7 - 3,7 mm | 0,067 - 0,146"
Außendurchmesser
2 - 3,9 mm | 0,079 - 0,154"
Länge
30 - 90 mm | 1 3/16 - 3 1/2"
Gewinde
Feingewinde, Grobgewinde, SUBLOC®PRO Gewinde, Grobes Teilgewinde, Spanplatten Gewinde
Produktvarianten
Technische Daten
Gewinde
Feingewinde, Grobgewinde, SUBLOC®PRO Gewinde, Grobes Teilgewinde, Spanplatten Gewinde
Magazinierung
Draht Coil
Innendurchmesser
1,7 - 3,7 mm | 0,067 - 0,146"
Außendurchmesser
2 - 3,9 mm | 0,079 - 0,154"
Länge
30 - 90 mm | 1 3/16 - 3 1/2"
Antriebsart
Kreuzschlitz, Pozi (Pozidriv®), Star, Versa, Sechskant
Spulen-Kapazität
200 - 300
Kopfform
Senkkopf, Pan Kopf, Trompetenkopf
Oberfläche
elektro-verzinkt, FASCOAT®, blank, schwarz oxidiert
Material
Standard Stahl, rostfrei A2, rostfrei A4
Grad Magazinierung
15°
FASCO® Gerät
F33 CN15W-PS50 SCR, F44AC CN15W-PS65 SCR, F44AC CN15W-PS65 SCRAIL IM, F50 CN15W-PS65 SCR, F60 CN15W-PS90 SCR, F60 CN15W-PS90 SCR IM
Anwendungsgebiete
Trocken- & Gipskartonwände
Böden & Unterböden
Innenausbau
Terrassenbau
Zaunbau
Dachdecken
Holzrahmenbau
Beplankung
Außenverkleidungen & Fassaden
Möbel & Betten
Fertighausbau
Innenausbau Tischler & Schreiner
Paletten & Holzkisten
Stahlrahmenbau
Konstruktiver Holzbau
Normen und Prüfzeichen
EN 14592
Viele unserer Befestigungsmittel sind mit einer CE-Kennzeichnung nach DIN EN 14592 ausgestattet und entsprechen den Vorgaben des Eurocode 5.
ASTM F1667
Wir fertigen unsere Produkte in Anlehnung an die Vorgaben der ASTM F1667. Zu detaillierten Informationen beraten wir Sie gerne.
DRAHT COIL SCRAIL®
| Gewinde | Magazinierung | Innendurchmesser | Außendurchmesser | Länge | Antriebsart | Spulen-Kapazität | Kopfform | Oberfläche | Material | Grad Magazinierung | FASCO® Gerät | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RBW25SC.81 | Grobgewinde | Draht Coil | 2,5 mm | 0,098" | 2,8 mm | 0,11" | 40 mm | 1 37/64" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL |
| RBW25SC.80 | Grobgewinde | Draht Coil | 2,5 mm | 0,098" | 2,8 mm | 0,11" | 45 mm | 1 3/4" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL |
| RBW25SC.79 | Grobgewinde | Draht Coil | 2,5 mm | 0,098" | 2,8 mm | 0,11" | 50 mm | 2" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL |
| RBW25SC.78 | Grobgewinde | Draht Coil | 2,5 mm | 0,098" | 2,8 mm | 0,11" | 57 mm | 2 1/4" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL |
| RBW28SC.475 | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 50 mm | 2" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR |
| RBW28SC.471 | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 65 mm | 2 1/2" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR |
| RBW28SC.477 | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 75 mm | 3" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR |
| RBW31SC.55 | Spanplatten Gewinde | Draht Coil | 3,1 mm | 0,122" | 3,9 mm | 0,154" | 90 mm | 3 1/2" | Star | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR |
| Gewinde | Magazinierung | Innendurchmesser | Außendurchmesser | Länge | Antriebsart | Spulen-Kapazität | Kopfform | Oberfläche | Material | Grad Magazinierung | FASCO® Gerät | Länge | Streifenwinkel | Magazinierung | Länge | Grad Magazinierung | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCWC1013FVEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 75 mm | 3" | Versa | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC1013FVFC | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 75 mm | 3" | Versa | 200 | Senkkopf | FASCOAT® | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC1020CTSFC | Doppelgewinde | Draht Coil | 2,8 mm | 0,11" | 3,5 mm | 0,138" | 75 mm | 3" | Vierkant | 200 | Pan Kopf | FASCOAT® | gehärteter Stahl | 15° | FASCO F6AC CN15W-90 | 75 mm | 3" | 15° | Draht Coil | 75 mm | 3" | 15° |
| SCWC21213FPEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 63 mm | 2 1/2" | Kreuzschlitz, Pozi (Pozidriv®), Star, Versa, Sechskant | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC21213FSFC | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 63 mm | 2 1/2" | Vierkant | 200 | Senkkopf | FASCOAT® | hochfester Stahl | 15° | F60 CN15W-PS90 SCR | ||||||
| SCWC21213FVEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 63 mm | 2 1/2" | Versa | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC21213FVFC | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 63 mm | 2 1/2" | Versa | 200 | Senkkopf | FASCOAT® | hochfester Stahl | 15° | F60 CN15W-PS90 SCR | ||||||
| SCWC413FPEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 38 mm | 1 1/2" | Kreuzschlitz, Pozi (Pozidriv®), Star, Versa, Sechskant | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR | |||||
| SCWC513FSEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 45 mm | 1 3/4" | Vierkant | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR | |||||
| SCWC613FPEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 50 mm | 2" | Kreuzschlitz, Pozi (Pozidriv®), Star, Versa, Sechskant | 200 | Senkkopf | elektro-verzinkt | hochfester Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR | ||||||
| SCWC613FSFC | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 50 mm | 2" | Vierkant | 200 | Senkkopf | FASCOAT® | hochfester Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR | ||||||
| SCWC613FVEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 50 mm | 2" | Versa | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F44AC CN15W-PS65 SCRAIL, F60 CN15W-PS90 SCR | |||||
| SCWC713FPEG PH | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 57 mm | 2 1/4" | Kreuzschlitz, Pozi (Pozidriv®), Star, Versa, Sechskant | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC713FPEGSF | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 57 mm | 2 1/4" | Kreuzschlitz, Pozi (Pozidriv®), Star, Versa, Sechskant | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC713FVEG | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 57 mm | 2 1/4" | Versa | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC713FVEGSF | Feingewinde | Draht Coil | 2,8 mm | 0,11" | 3,2 mm | 0,126" | 57 mm | 2 1/4" | Versa | 200 | Senkkopf | elektro-verzinkt | gehärteter Stahl | 15° | F60 CN15W-PS90 SCR | |||||
| SCWC720CTSFC | Doppelgewinde | Draht Coil | 2,8 mm | 0,11" | 57 mm | 2 1/4" | Vierkant | 200 | Senkkopf | FASCOAT® | hochfester Stahl | 15° | FASCO F6AC CN15W-90 | 57 mm | 2 1/4" | 15° | Draht Coil | 57 mm | 2 1/4" | 15° |
