LIGNOLOC® Holznägel

LIGNOLOC® ist das erste magazinierte Nagelsystem aus dem nachwachsenden Rohstoff Buchenholz, das Leistung und Nachhaltigkeit perfekt verbindet. Ideal für alle Holzbauunternehmen, die ihre Projekte kreislaufgerecht, leim- und metallfrei, aber auch hocheffizient umsetzen wollen.

Mit LIGNOLOC® haben wir Befestigungstechnik ganz neu gedacht und ein nachhaltiges, traditionelles Befestigungsmittel zurückgebracht und es so weiterentwickelt, dass es den Anforderungen von heute gerecht wird und die Zukunft des Bauens nachhaltig verändert. LIGNOLOC®  ist der erste schießbare Holznagel der Welt, ideal für die industrielle Fertigung und ökologische Holzbearbeitung. Mit dem eigens entwickelten FASCO® Druckluftnagler  der LIGNOLOC® Edition lassen sich die Nägel problemlos in Holz und Holzwerkstoffe einschießen und garantieren eine feste, unlösbare Verbindung. LIGNOLOC® ist das nachhaltigste professionelle Befestigungssystem auf dem Markt, das den CO₂-Ausstoß im Vergleich zu herkömmlichen Systemen um 66% reduziert und die Kreislaufwirtschaft unterstützt.

Lignoloc Holzschweisseffekt

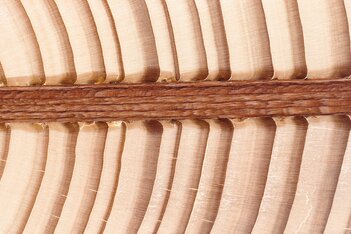

Mikroskopische Aufnahme der Verbindung zwischen dem LIGNOLOC® Holznagel und dem umgebenden Trägerholz

der holzschweisseffekt

Schon gewusst? LIGNOLOC® Holznägel überzeugen durch hohe Haltekraft. Dank Lignin Welding. Durch die spezielle Ausprägung der LIGNOLOC® Nagelspitze und die Wärme, die durch die Reibung beim Eintreiben des Nagels entsteht, verschmilzt das Lignin des Holznagels mit dem des Umgebungsholzes zu einer stoffreinen Verbindung. Entdecken Sie jetzt in unserem Video, wie dieser beeindruckende Effekt funktioniert.

highlights

eine technologie, viele vorteile

01
Effizient und zeitsparend

LIGNOLOC® Holznägel werden pneumatisch eingeschossen. Das Vorbohren und Leimen wie bei Holzdübeln fällt daher komplett weg.

02
Keine Wärmebrücken

LIGNOLOC® überzeugt auch durch thermische Vorteile. Die extrem geringe Wärmeleitfähigkeit (0,64W/mK) der Holznägel verhindert die Bildung von Wärme- und Kältebrücken.

03

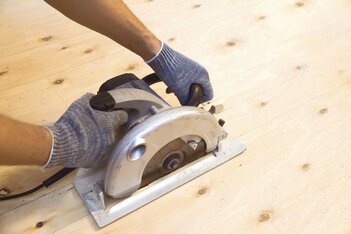

Nachbearbeitung ohne Werkzeugverschleiß

LIGNOLOC® Holznägel schonen Werkzeuge und Sägeblätter bei der Nachbearbeitung von Holzelementen im Fertighausbau.

04

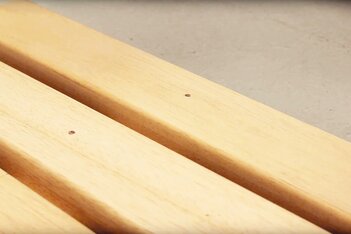

Korrosions- und chemikalienbeständig

LIGNOLOC® Holznägel können sowohl im Außenbereich als auch in korrosiven Umgebungen eingesetzt werden, da sie nicht rosten und gegen Aufquellen und Pilzbefall resistent sind.

05

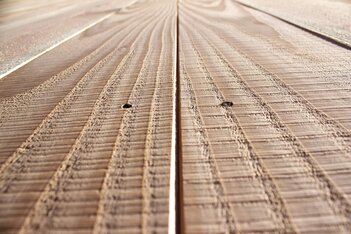

Langfristig schöne Optik

LIGNOLOC® Holznägel stechen durch ihre natürliche Optik und Haptik hervor. Die Nägel reagieren nicht mit den Inhaltsstoffen im Holz, wodurch diese Eigenschaften auch noch nach Jahren bestehen bleiben.

06

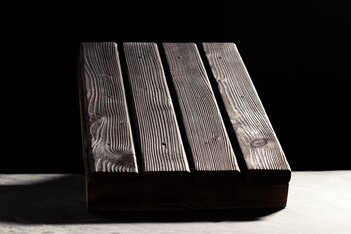

Verbessertes Brandverhalten

Bei der Verwendung von LIGNOLOC® Holznägeln gibt es im Brandfall kein abruptes Versagen wie bei Stahlnägeln. Die Nägel verhalten sich im Brandfall wie Massivholz.

07

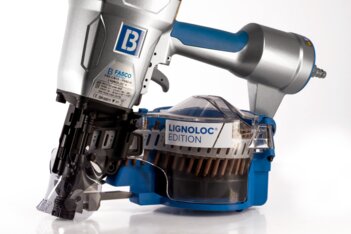

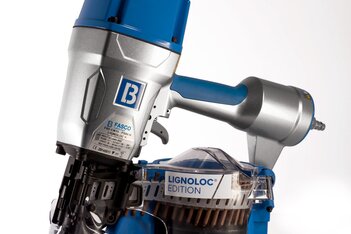

Patentierte Technologie

Die LIGNOLOC® Holznagel Technologie ist patentiert und bietet unseren Partnern damit ein hohes Differenzierungspotenzial.

Flyer

LIGNOLOC® - jetzt mit EU-WEITER ZULASSUNG

Bei Befestigungspionier BECK wurde die ETA bereits mit Spannung erwartet. Von Seiten des Deutschen Instituts für Bautechnik (DIBt) wurde bereits 2020 die „Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung“ für „Tragende Holzverbindungen unter Verwendung von LIGNOLOC® Holznägeln“ erteilt. Nun gib es alle Sorten der Nägel aus Holz auch mit EU-weiter Zulassung!

Zum Hintergrundvideo der Bauzulassung

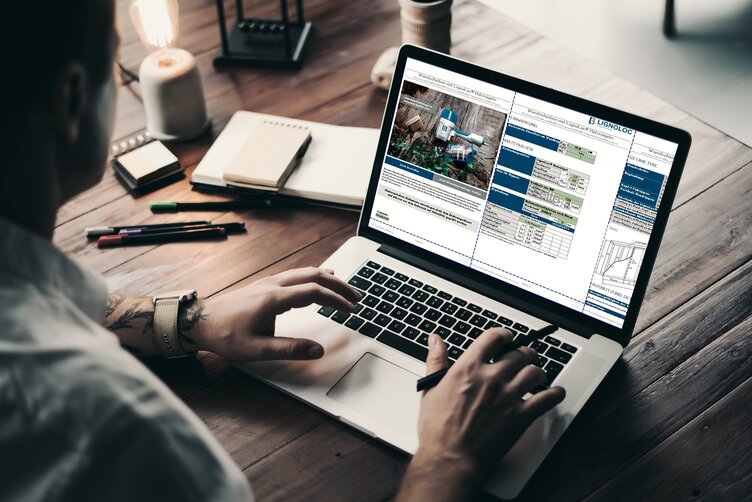

Lignoloc Bemessungstool

Was bedeutet die bauzulassung für sie?

Die Zulassung ermöglicht die Planung, Bemessung und Ausführung von tragenden Verbindungen im Holzrahmenbau. Bretter und Platten aus Vollholz, Holzwerkstoffen oder Gipsfaser können an Holzbaustoffen unter Verwendung der LIGNOLOC® Holznägel befestigt werden. Ebenso können Verbindungen mit LIGNOLOC® zur Herstellung von aussteifenden und mittragenden Wandtafeln hergestellt werden. LIGNOLOC® eröffnet Ihnen so ganz neue Möglichkeiten im ökologischen Holzbau. Nachhaltiger. Nagel für Nagel.

Zur LIGNOLOC® Bemessungssoftware

Zulassungen

ETA 2023 - HOLZNÄGEL

Die ETA gilt für die LIGNOLOC® Holznägel mit und ohne Kopf und ermöglicht die Planung, Bemessung und Ausführung von tragenden Verbindungen im Holzrahmenbau. Die Festlegungen basieren auf einer angenommenen Nutzungsdauer der LIGNOLOC® Nägel von 50 Jahren.

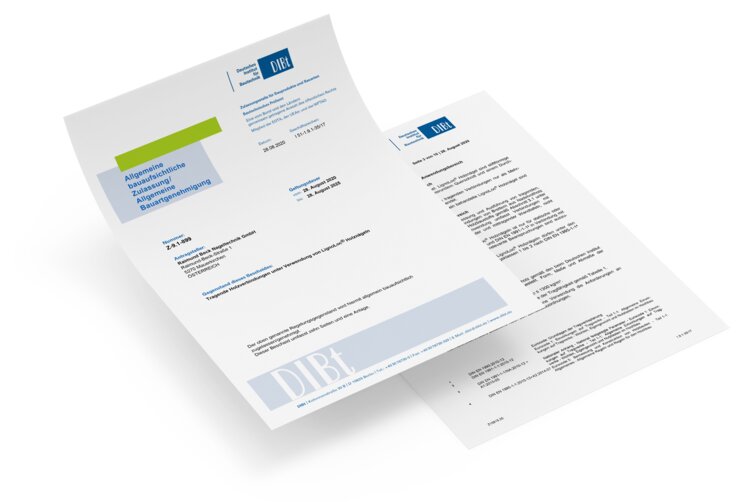

Allgemeine bauaufsichtliche Zulassung - bauartgenehmigung

LIGNOLOC®, das neuartige Befestigungskonzept, begeistert nicht nur uns. Der erste schießbare Holznagel der Welt überzeugte auch den Expertenrat und hat seit August 2020 die offizielle allgemeine bauaufsichtliche Zulassung der DIBt (Deutsches Institut für Bautechnik) für „Tragende Holzverbindungen unter Verwendung von LIGNOLOC® Holznägeln“.

DIE ZUKUNFT DES HOLZBAUS - UNSERE MISSION

Mit LIGNOLOC® ist es möglich, Holz zu Holz mit Holz zu verbinden. Und damit die natürlichste und ökologischste Verbindung überhaupt herzustellen.

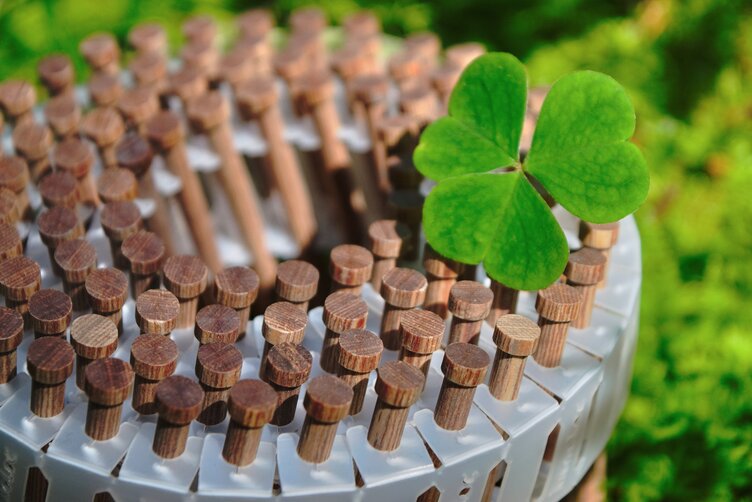

LIGNOLOC mit Kopf mit Kleeblatt

66% weniger CO₂

LIGNOLOC® Holznägel zeichnen sich durch ihre ökologischen Eigenschaften aus, angefangen bei der Verwendung von europäischer Buche als nachwachsendem Rohstoff und kurzen Transportwegen. Laut einer Studie des Nova-Instituts entstehen bei der Herstellung eines LIGNOLOC®-Holznagels nur 34 % der CO₂-Treibhausgasemissionen im Vergleich zu einem technisch gleichwertigen Stahlnagel. Das bedeutet, dass die CO₂-Emissionen im Vergleich zu herkömmlichen Systemen um bis zu 66 % reduziert werden können.

Buchenholz Holzscheibe vor allem grünen Hintergrund

Aus europäischer Buche

Das Holz der europäischen Buche ist ideal für die Herstellung von LIGNOLOC®-Holznägeln. Sein geradliniger Wuchs garantiert eine homogene Zellstruktur. Während des Produktionsprozesses wird das Holz durch Kompression verändert, was zu einem extrem dichten Nagel führt. Dieser Nagel ist sehr widerstandsfähig gegen innere und äußere Schäden, einschließlich Pilzbefall. Da Holz nachhaltig verfügbar ist und wie die Bäume im Wald CO₂ bindet, sind Holzprodukte wie LIGNOLOC® die perfekte Wahl für klimafreundliches Bauen der Zukunft.

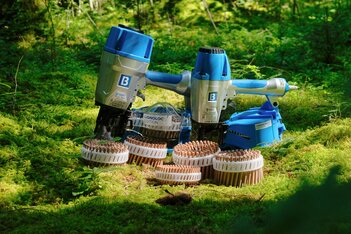

Lignoloc® holznagel systeme

Mit dem LIGNOLOC® System eröffnen sich viele Möglichkeiten für Sie. Die Nägel gibt es in verschiedenen Durchmessern und Längen. Seit Januar 2023 ganz neu auch mit Kopf perfekt für Anwendungen im Außenbereich. Für das Portfolio der Nägel gibt es zwei Handgeräte und zwei Nagelköpfe für Roboter oder Portal-CNC-Maschinen für stationäre Anwendungen. Damit passt es sich genau Ihren Anforderungen an.

Produktfamilie

Ein System - viele möglichkeiten

01
LIGNOLOC® Holznägel

Die innovativen Holznägel gibt es in verschiedenen Durchmessern und Längen. Entdecken Sie jetzt das passende Produkt für Ihr Vorhaben.

Zu den Holznägeln
02

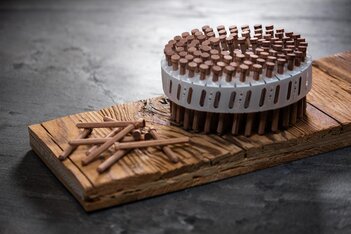

LIGNOLOC® Holznägel mit Kopf

Neu in der Produktfamilie: der LIGNOLOC® Holznagel mit Kopf. Das ideale Befestigungsmittel für den Fassadenbau.

Zu den Holznägeln mit Kopf
03
LIGNOLOC® Handgeräte

Für die notwendige Power zum direkten Einschießen der Holznägel  in Holz oder Holzwerkstoffe sorgen die beiden eigens entwickelten LIGNOLOC® F44 und F60-Druckluftnagler.

Zu den Geräten
04

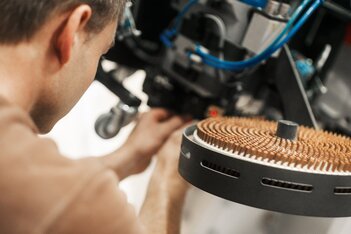

LIGNOLOC® Nagelköpfe

Neben den zwei Handgeräten bietet BECK auch zwei LIGNOLOC® Nagelköpfe. Optimal für die Montage auf multifunktionalen Brücken und individuell anpassbar auf marktübliche Industrielösungen.

Zu den Nagelköpfen
05
LIGNOLOC® Systeme

Mit LIGNOLOC® haben Sie die Wahl. Ob das F44-System zur Verarbeitung von Holznägeln mit einem Durchmesser von 3,7 mm, das F60-System zur Verarbeitung von LIGNOLOC® Nägeln bis zu 90 mm Länge und LIGNOLOC® mit Kopf oder die LIGNOLOC® Nagelköpfe, wir bieten mehrere Systeme passend für Ihre Anforderung.

Zu den Systemen
LIGNOLOC auf Baustelle

JETZT SELBST ÜBERZEUGEN: TESTEN SIE DAS LIGNOLOC® HOLZNAGELSYSTEM!

Erleben Sie die Vorteile des LIGNOLOC® Holznagelsystems aus erster Hand! Mit nur wenigen Klicks können Sie Ihre Kontaktdaten in unserem Formular unten eintragen und abschicken. Ihre Informationen werden sicher an unsere Testaktions-Partner weitergeleitet, die sich in Kürze bei Ihnen melden, um einen kostenlosen und unverbindlichen Test zu vereinbaren. Nutzen Sie jetzt diese Gelegenheit, das nachhaltige und mehrfach ausgezeichnete Befestigungssystem zu testen.

test anfordern

Bitte tragen Sie hier Ihre Daten ein und klicken Sie auf Absenden. Innerhalb weniger Tage wird sich einer unserer Partner per Telefon oder Mail bei Ihnen melden, um einen Test des LIGNOLOC® Holznagelsystems zu vereinbaren.

Händler

Anwendungsbereiche von lignoloc®

Mit dem LIGNOLOC® System von BECK stehen Ihnen unzählige Anwendungsmöglichkeiten offen – egal, ob im Innen- oder Außenbereich oder in korrosionsanfälligen Umgebungen.

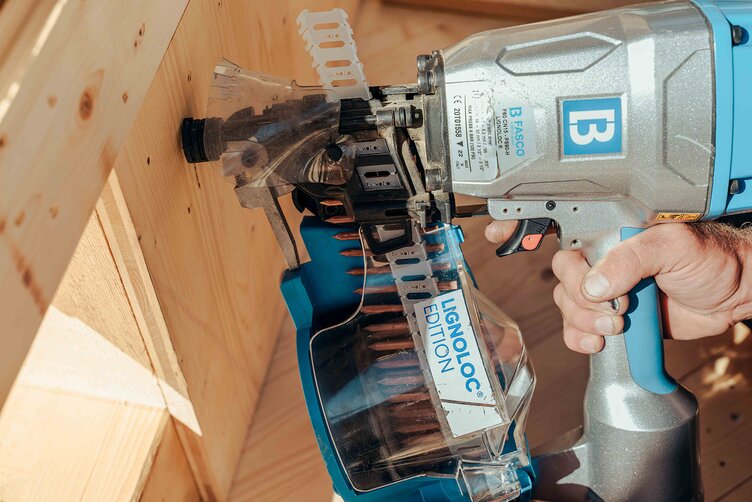

LIGNOLOC in Aktion

Anwendungen im Überblick

  • Holzrahmenbau
  • Leimfreier Massivholzbau: Massivholzkonstruktionen LCLT, CLT, NLT
  • Holzfassaden
  • Zäune
  • Möbel
  • Paletten & Kisten
  • Sauna
  • Innenwandverkleidungen
  • Fußböden: OSB- und Echtholzdielen
  • Boote
  • Renovierungsarbeiten mit Altholz
  • CNC-Anwendungen (Prototypen)
  • Holzsärge
  • und vieles mehr

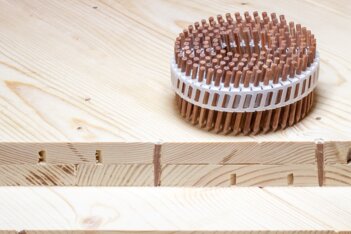

Lignoloc® im massivholzbau

LIGNOLOC® Holznägel können auf verschiedene Weise bei der Produktion von Mehrschicht-Massivholzplatten eingesetzt werden. Je nach Fertigungsverfahren werden sie zur temporären Fixierung der Schichten oder als Ersatz von Aluminiumnägeln und Holzdübeln im metall- und leimfreien Massivholzbau eingesetzt. Sie bringen aber auch ganz neue Verarbeitungsmethoden hervor. Dies bedeutet zeitliche und ökologische Vorteile für die Industrie.

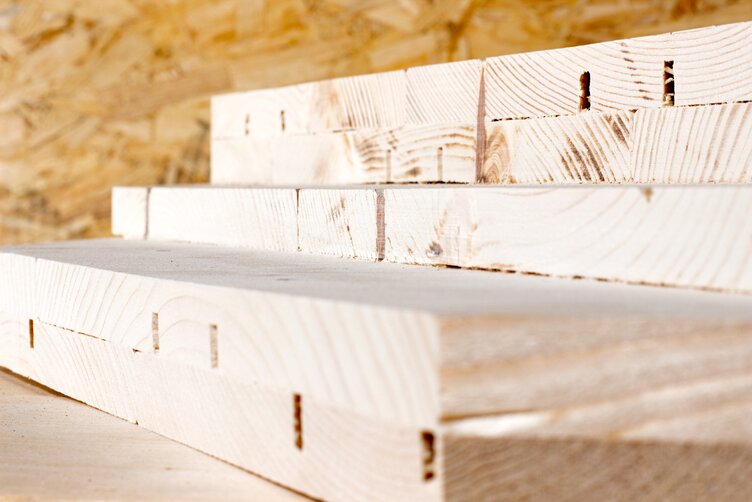

Lignoloc NCLT

lignoloc® cross laminated timber paneele (LCLT)

Es können folgende Wandpaneele hergestellt werden:

  • TRAGENDE WANDPANEELE
  • NICHT TRAGENDE WANDPANEELE (TRENNWÄNDE)
Mehr erfahren

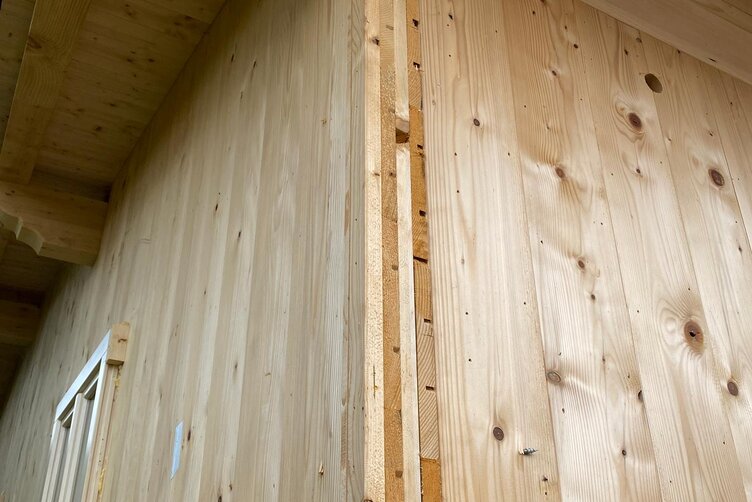

NCLT Wandbau

lclt wandsysteme

  • METALL- UND LEIMFREIE MASSIVHOLZWÄNDE  dank LIGNOLOC®.
  • Der Vorteil der Wandgestaltung ist das elastischere Verhalten gegenüber einer verklebten CLT-Wand. Dadurch hat man eine bessere Verteilung der Last in die Bodenverbinder, im Gegensatz zur eher punktuellen Lasteinleitung einer (geklebten) CLT-Wand.
Mehr erfahren

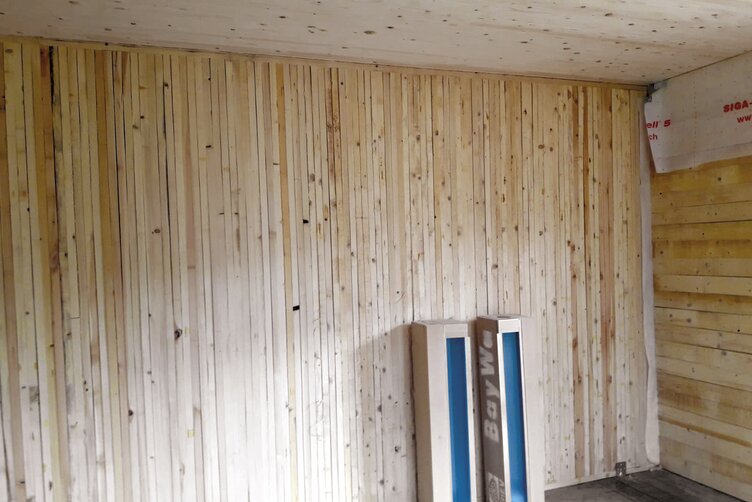

NLT Verkleidung

nail laminated timber (NLT) paneele mit lignoloc®

  • TRAGENDE WANDPANEELE: In der Regel keine Zulassung erforderlich (nur im Einzelfall), da die Lastableitung über die verwendeten Holzbretter erfolgt.
  • DECKENPANEELE: Keine Zulassung erforderlich, da die Lastableitung über die verwendeten Holzbretter erfolgt.
Mehr erfahren

Sie möchten wissen, ob LIGNOLOC® auch bei Ihrer Anwendung eingesetzt werden kann?

ausgewählte LIGNOLOC® referenzen

Mit LIGNOLOC® haben wir ein neues, wegweisendes Produkt entwickelt, dessen Idee und einzigartige Eigenschaften begeistern. LIGNOLOC® hat schon  viele Auszeichnungen, wie z.B. den German Design Award für innovatives Produktdesign, gewonnen.  Wir feiern zwar jeden Preis, aber noch mehr begeistern uns die umgesetzten Projekte und der Erfolg unserer Kunden mit LIGNOLOC® – denn darum geht es.

"Als innovativer Handwerksbetrieb sind wir immer offen für Neues. Die Holzfassade unserer neuen Werkshalle haben wir mit LIGNOLOC® montiert und sind begeistert. Wir werden das LIGNOLOC® System auch unseren Kunden empfehlen."

Christoph Frei
Geschäftsführer FREI Holzbau + Zimmerer, Bad Feilnbach (D)
awards

ausgezeichnete verbindungen

01
German Innovation Award 2022

Gewinner des German Innovation Award 2022

02
materialPREIS Award 2022

1. Platz in der Kategorie „Verfahren“, materialPREIS 2022

03
German Design Award 2020

Winner German Design Award 2020

04
Häuser des Jahres Award

Auszeichnung für das beste Produkt 2019 im Rahmen des Häuser des Jahres Awards

05
Green Product Award 2019

Green Product Special Prize 2019, München, Deutschland

06
Innovationspreis Architektur + Bauwesen

AIT Innovationspreis Architektur + Bauwesen 2019, München, Deutschland

07
PTIA Tool Innovation Award 2018

PTIA Award 2018, Atlanta USA

08
Green Product Award 2018

Green Product Award 2018, Berlin, Deutschland

09
Challengers Award 2018

IWF Challengers Award 2018, Atlanta, USA

10
materialPREIS 2018

1. Platz
Innovation, materialPREIS 2018, Stuttgart, Deutschland

11
Trophée Eurobois 2018

Trophée Eurobois 2018, Lyon , Frankreich

12
Biocomposite of the Year Award 2017

2. Platz, Innovation Award Biocomposite of the Year 2017,
Köln, Deutschland

13
Innovation Award Batimat 2017

Bronze,
Batimat Innovation Award 2017, Paris, Frankreich

14
LIGNA Innovationspreis 2017

3. Platz,
LIGNA Neuheiten-Symposium 2017, Hannover

FAQ

Das kommt ganz auf die Dichte der Holzart an. Wie im Eurocode 5 Tabelle 8.2 beschrieben, muss bei der Befestigung von Hölzern mit stiftförmigen Verbindungsmitteln auf die Dichte der Holzart geachtet werden. Nur Hölzer mit einer Dichte kleiner als 500 kg/m³ dürfen ohne Vorbohren genagelt werden.

Ja. Wir empfehlen die Verwendung des FASCO® F44 LIGNOLOC® von BECK, da dieses Gerät für die speziellen Anforderungen des Holznagels entwickelt wurde. Der größere Durchgang im Vorschubmechanismus sowie die Führungsklappen sind für ein perfektes Schussergebnis wichtig.

Abhängig von der Nageldimension und dem zu vergleichenden metallischem Befestigungsmittel kann die CO₂-Emission bis zu 66% geringer sein.

Das Kunststoffband ist aktueller Stand der Technik und ermöglicht, LIGNOLOC® rückstandsfrei zu verarbeiten. Das Kunststoffband kann problemlos dem Recycling zugeführt werden.

LIGNOLOC® mit Kopf können als Ersatz für Fassadenschrauben verwendet werden. Horizontale und vertikale Schalungen aus Nadelhölzern lassen sich mit LIGNOLOC® auf Holzunterkonstruktionen befestigen.

Wie auch bei metallischen Nägeln, kann es zu Beschädigungen des LIGNOLOC® Nagels führen, wenn beispielsweise eine sehr harte Stelle in der Unterkonstruktion getroffen wird.

BECK bietet in seiner Gerätelinie FASCO® für die Verarbeitung des Nagels ein spezialisiertes Setzgerät an, welches für die fehlerfreie Verarbeitung der Nägel optimiert wurde. Ältere Modelle der F60 Baureihe können für die Verarbeitung der LIGNOLOC® mit Kopf mit einem Umbausatz von FASCO® angepasst werden.

Das F60 Nagelsetzgerät sollte an einer unauffälligen Stelle der Fassade auf die richtige Tiefe und den richtigen Luftdruck eingestellt werden. Unter Beibehaltung dieser Einstellung und unter gleichmäßigem Anpressdruck des Gerätes an die Fassade durch den Anwender ist eine gleichmäßige Eintreibtiefe zu erreichen. Starke Streuungen der Holzdichten innerhalb der anzubringenden Materialien, kann zu Schwankungen führen, die durch Nachjustieren auszugleichen sind.

In seltenen Fällen kommt es zu kleinen Absplitterungen am Nagelkopf. Diese Absplitterungen beeinträchtigen die Haltbarkeit des Nagels nicht.
