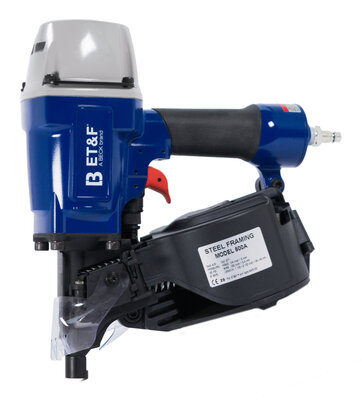

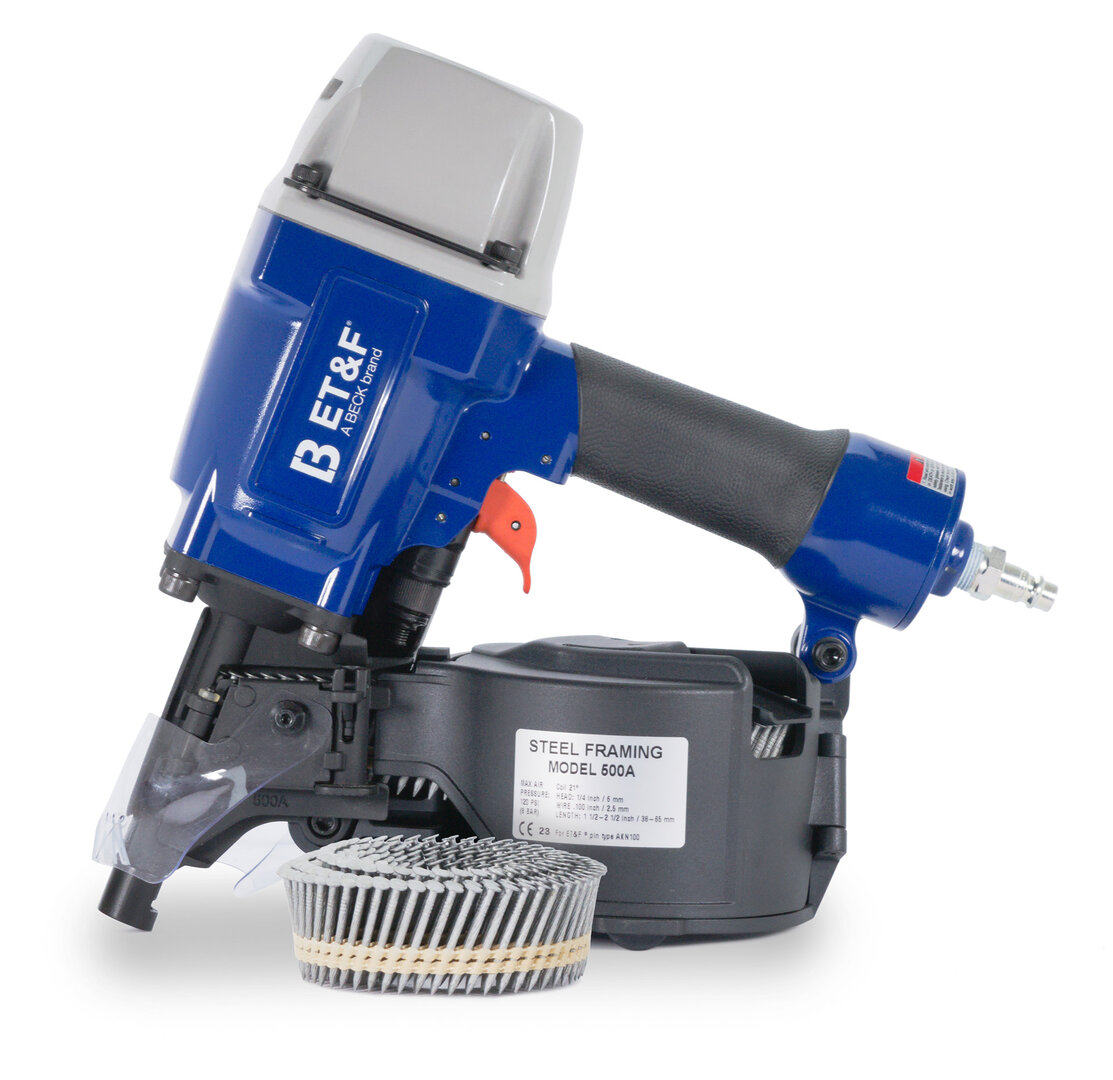

STEEL FRAMING MODEL 500A - System
Das ET&F® STEEL FRAMING System Modell 500A ist eine pneumatische Befestigungslösung für Holz-auf-Stahl-Verbindungen im kaltgeformten Stahlbau. Mit einem Gewicht von nur 2,7 kg vernagelt das ET&F® Modell 500A mit Kontaktauslösung strukturelle Platten drei- bis fünfmal schneller als herkömmliche Schraubgeräte. Das Gerät treibt gehärtete ET&F® AKN-100 Coilnägel in Stahl mit einer Dicke von ca. 0,7 bis 1,9 mm (22 – 14 Gauge) und sorgt so für zuverlässige Eindringtiefe und sichere Haltewerte. Mit dem bauaufsichtlich zugelassenen Befestigungssystem von ET&F® wird das Modell 500A zur Montage von aussteifenden Sperrholzbeplankungen und Holzwerkstoffplatten auf Stahlkonstruktionen eingesetzt. Es ist außerdem für die Stirnnagelung bestimmter Faserzement-Fassadenprodukte auf kaltgeformten Stahlständern zugelassen.
-
Verarbeitet gehärtete ET&F® AKN-100 Coilnägel für Holz-auf-Stahl-Befestigungen
-
Geeignet für Befestigungen auf kaltgeformten Stahlprofilen von 22 bis 14 Gauge (ca. 0,7 – 1,9 mm)
-
Kontaktauslösung für schnelle Verarbeitung
-
Geeignet für ET&F® Befestigungselemente mit einer Länge von 38 bis 64 mm
-
Betrieb mit handelsüblichen Baustellen-Luftkompressoren bis 8,3 bar (120 psi)
Für Holz-auf-Stahl-Befestigungen im kaltgeformten Stahlbau entwickelt. Schnelle, bauaufsichtlich zugelassene Montage von strukturellen Platten auf Stahlständern.
Technische Daten
Holz- und Materialbefestigung auf Stahlkonstruktionen
-
Holzbeplankungen und aussteifende Holzwerkstoffplatten auf Stahlkonstruktionen
-
Holznagelleisten auf Stahlprofile oder Stahlständer
-
Putzträger auf Stahlkonstruktionen (mit Unterlegscheibe erforderlich)
-
Hartschaum-Dämmstoffe auf Stahlkonstruktionen (mit Unterlegscheibe erforderlich)
Anwendungsgebiete
Normen und Prüfzeichen
Diese Zulassung bestätigt, dass ET&F®-Nägel zur Befestigung von aussteifenden und tragenden Wandtafeln aus Holz an kalt geformte Stahlrahmen mit einer Dicke von 0,8 mm bis 2,6 mm verwendet werden dürfen. Auszugs- und Scherwerte werden darüber hinaus für einzelne Nägel angegeben.
