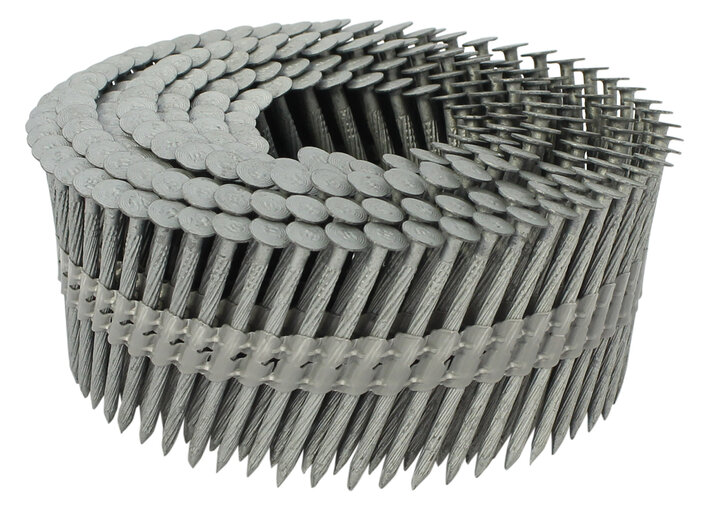

AGS-100-XXXXNA PLASTIK COIL NÄGEL

Der Kopf mit einem Durchmesser von 8mm der PANELFAST® Nägel der Serie AGS-100 eignet sich perfekt für die Befestigung von Sperrholz, OSB-Platten, Gipskartonplatten für den Außenbereich und Faserzementplatten an Stahlkonstruktionen mit einer Stärke von 68mil (14ga) und dünner. Die ballistische Spitze und der gerändelte Schaft wurden für die Verwendung mit dem Modell 510 entwickelt und sorgen für maximale Haltekraft. Wie alle ET&F® Nägel der Serie -100 sind auch diese Befestigungselemente mit Aericote® 1000 beschichtet, das einen 1000-stündigen Korrosionsschutz gegen Salzsprühnebel bietet.

  • Siehe IAPMO Report ESR-848 für Bemessungswerte für die Befestigung von Aussteifungen mit Gipsfaserplatten, DensGlass® Gold und Fiberock® an Stahlkonstruktion.
  • Siehe ICC-Bericht ESR-2290 für Bemessungswerte für die Verwendung mit James Hardie-Faserzementverkleidungen.
  • Siehe IAPMO UES ER-335 für Bemessungswerte für Holzwerkstoffplatten, die als horizontale Decken und Scherwände mit Windlasten verwendet werden.
  • Siehe IAPMO Report ESR-847 für Bemessungswerte für Scherwände mit seismischer Belastung.
Produkt anfragen

Produktvarianten

Technische Daten

Kopfform
Flachkopf
Magazinierung
Plastik Coil
Durchmesser
2,6 mm | 0,102"
Länge
38 - 63 mm | 1 1/2 - 2 1/2"
Spulen-Form
konisch RBC
Grad Magazinierung
20°
Oberfläche
Aericote® 1000
Material
hochfester Stahl
Spitze
Nadelspitze
Schaft
gerändelt
ET&F® Gerät
PANELFAST® MODEL 510A

Anwendungsgebiete

icon
Trocken- & Gipskartonwände
icon
Stahlrahmenbau

Normen und Prüfzeichen

IAPMO ER-335

Diese Zulassung bestätigt, dass ET&F®-Nägel zur Befestigung von aussteifenden und tragenden Wandtafeln aus Holz an kalt geformte Stahlrahmen mit einer Dicke von 0,8 mm bis 2,6 mm verwendet werden dürfen. Auszugs- und Scherwerte werden darüber hinaus für einzelne Nägel angegeben.

IAPMO ER-847

In diesem Einstufungsbericht wird die Verwendung von ET&F®-Nägeln der Serie AGS für die Befestigung von Holztafelaussteifungen  an kaltgeformtem Stahl zur Verwendung in Scherwänden anerkannt, die seismischen Belastungen standhalten sollen.

IAPMO ER-848

Gipskartonplatten, Dens-Glass® Gold Gipskartonplatten oder faserverstärkte Gipsplatten wie Fiberock® werden mit ET&F® Panelfast® gerändelten Nägeln der Serie AGS-100 an Stahlträgern befestigt.

ESR 2290

Diese Zulassung befasst sich mit der Verwendung von ET&F® Befestigern zur Befestigung von Faserzement-HardiePlank®-Verkleidungen, die von James Hardie Building Products hergestellt werden, an leichten Stahlrahmen und an Betonmauerwerk.

AGS-100-XXXXNA PLASTIK COIL NÄGEL
  Kopfform Magazinierung Durchmesser Länge Spulen-Kapazität Spulen-Form Grad Magazinierung Oberfläche Material Spitze Schaft FASCO® Gerät
AGS1000250-NA Flachkopf Plastik Coil 2,5 mm | 0,098" 63 mm | 2 1/2" 250 konisch RBC 21° Aericote® 1000 hochfester Stahl Nadelspitze gerändelt PANELFAST® MODEL 510
AGS1000150-NA Flachkopf Plastik Coil 2,5 mm | 0,098" 38 mm | 1 1/2" 250 konisch RBC 21° Aericote® 1000 hochfester Stahl Nadelspitze gerändelt PANELFAST® MODEL 510
AGS1000200-NA Flachkopf Plastik Coil 2,5 mm | 0,098" 50 mm | 2" 250 konisch RBC 21° Aericote® 1000 hochfester Stahl Nadelspitze gerändelt PANELFAST® MODEL 510
