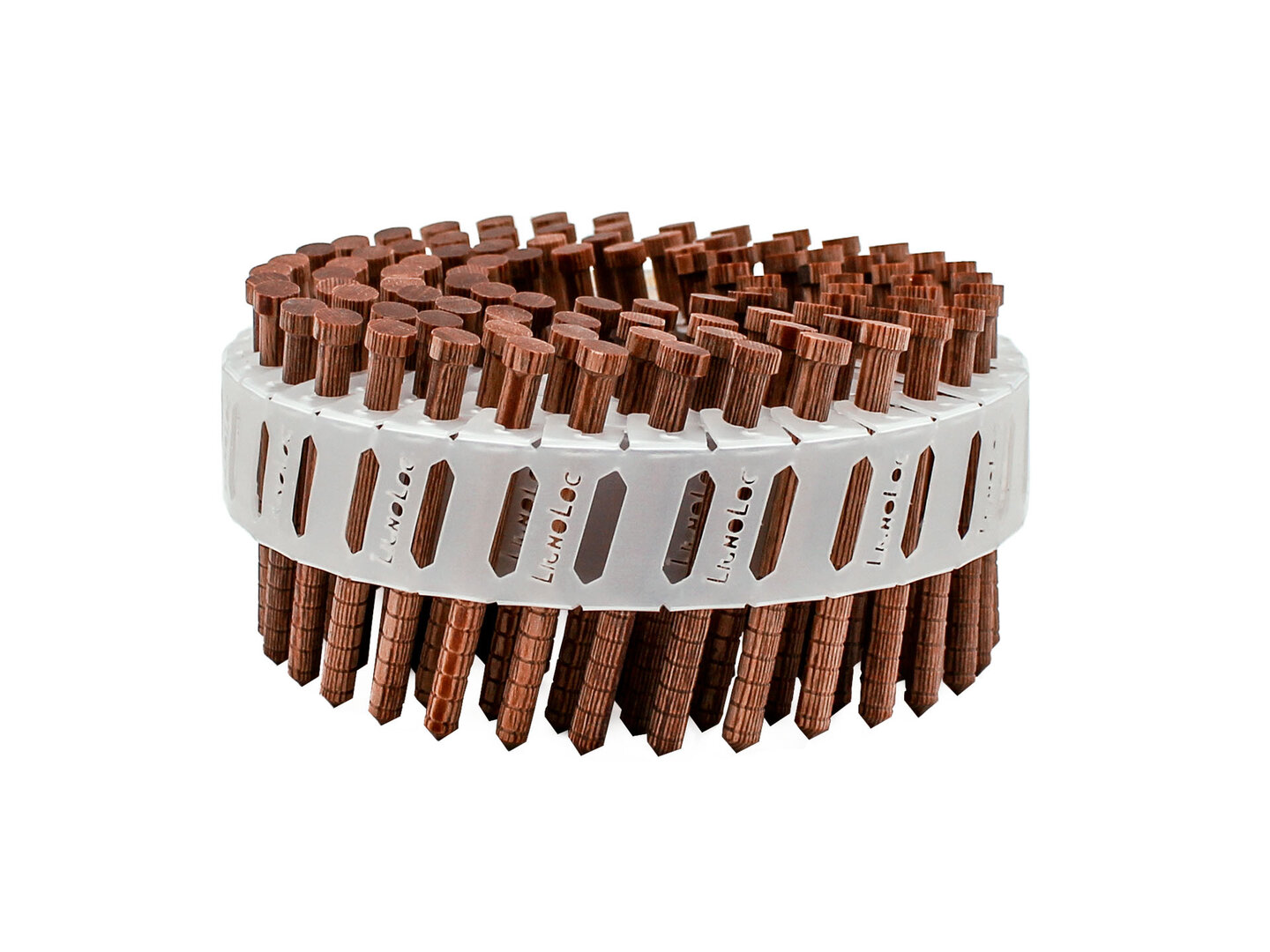

LIGNOLOC® Holznägel mit Kopf 4,7 | 58 mm
Der Holznagel mit Kopf wurde eigens für den Fassadenbau entwickelt. Er verfügt über eine stumpfe Anti-Spalt-Spitze und ist für die gängigsten Nadelholz-Fassaden sowie eine Vielzahl weiterer Anwendungen geeignet, sowohl im Innen- als auch im Außenbereich, wie z.B. Sichtschutzelemente, Gartenhäuser, Gartenpavillons, Raumtrenner, etc.
-
Hohe Haltekraft dank Lignin Adhäsion
-
Keine Wärmebrücken
-
Effizient und zeitsparend
-
Nachbearbeitung ohne Werkzeugverschleiß
-
66 % weniger CO2-Emission als konventionelle Befestigungssysteme
Ein neues leistungsfähiges und effizientes System aus dem nachwachsenden Rohstoff Holz, das ökologischer und wertsteigernder zugleich ist.
Produktvarianten
Technische Daten
Durchmesser
4,7 mm | 0,18"
Länge
58 mm | 2 5/16"
Spulen-Kapazität
100
Magazinierung
Coil im Plastikband
Mit Kopf
Ja
FASCO® Gerät
F60 CN15-PS90-H LIGNOLOC®
Anwendungsgebiete
Innenausbau
Beplankung
Außenverkleidungen & Fassaden
Möbel & Betten
Fertighausbau
Innenausbau Tischler & Schreiner
Konstruktiver Holzbau
FAQs
Was ist der LIGNOLOC® Holznagel mit Kopf 4,7 × 58 mm und für welche Materialstärken ist er ausgelegt?
Der LIGNOLOC® Holznagel mit Kopf 4,7 × 58 mm (Art.-Nr. CN47AGWO-H.6) ist der kompakteste Holznagel der LIGNOLOC® Reihe mit Kopf von BECK. Mit 58 mm Länge ist er speziell auf dünnere Fassadenbretter und Leichtbauplatten ausgelegt – typischerweise Deckbretter mit 18 – 25 mm Stärke auf einer Unterkonstruktion aus Nadelholz. Er eignet sich für Holzfassaden, Sichtschutzelemente, Gartenhäuser, Gartenpavillons, Raumtrenner sowie Innen- und Außenanwendungen. Für dickere Aufbauten ab 25 mm Deckbrettdicke stehen LIGNOLOC® Holznägel mit Kopf in den Varianten mit 64 mm und 78 mm Länge zur Verfügung.
Warum 58 mm und nicht 64 mm oder 78 mm – wann ist die kürzere Länge von LIGNOLOC® Holznägeln die richtige Wahl?
Die 58-mm-Länge des LIGNOLOC® Holznagels mit Kopf ist die richtige Wahl, wenn die Eindringtiefe in das Trägermaterial – z. B. Traglattung oder Konterlattung – mindestens 30 – 35 mm betragen soll und die Fassadenbretter eine Dicke von ca. 18 – 22 mm haben. Als allgemeine Planungsregel sollte die Eindringtiefe ins Tragholz mindestens das 1,5- bis 2-fache der Deckbrettdicke betragen. Maßgeblich sind jedoch stets die Bemessungswerte der ETA sowie die projektspezifische Auslegung. Ist das Deckbrett dicker als 22 mm, empfiehlt sich der LIGNOLOC® Holznagel mit Kopf in 64 mm oder 78 mm Länge. Die kostenfreie BECK Bemessungssoftware für LIGNOLOC® gibt für jeden Aufbau eine normkonforme Empfehlung.
Welche Nägel eignen sich für Holzfassaden?
Für Holzfassaden kommen je nach Anforderung Edelstahlnägel, Fassadenschrauben oder metallfreie Holznägel zum Einsatz. Die Wahl des geeigneten Befestigungsmittels hängt von der Holzart, der Fassadenkonstruktion, den gestalterischen Anforderungen und den Vorgaben zur Dauerhaftigkeit, sowie Überlegungen zur Kreislauffähigkeit und CO2-Bilanz am Bau ab – gerade hierbei ist das LIGNOLOC® System Befestigungsmitteln aus Metall überlegen: Holz bleibt Holz und es wird kein Fremdmaterial eingebracht. Im Vergleich zu Metallnägeln werden bei der Verwendung von LIGNOLOC® als Befestigungslösung der Fassade bis zu 66 % CO2 eingespart.
Der LIGNOLOC® Holznagel mit Kopf 4,7 × 58 mm von BECK wurde speziell für die sichtbare Befestigung von Holzfassaden entwickelt. Als vollständig metallfreier Befestiger eignet er sich insbesondere für Fassaden aus Lärche, Fichte, Tanne und weiteren Holzarten, bei denen Korrosionsflecken oder metallische Sichtpunkte vermieden werden sollen. Durch seinen Holzkopf fügt er sich harmonisch in die Fassadenoberfläche ein und ermöglicht eine optisch hochwertige Befestigung ohne sichtbare Metallteile. Holznägel können mit der Fassade abgeschliffen und überstrichen werden, außerdem reduzieren LIGNOLOC® Holznägel im Vergleich mit Befestigungsmitteln aus Stahl die Wärmebrücken in der Fassade auf ein absolutes Minimum.
Für Fassadenbretter mit einer Stärke von etwa 18 – 25 mm ist die 58-mm-Variante die passende Lösung. Für stärkere Fassadenaufbauten stehen zusätzlich LIGNOLOC® Holznägel mit Kopf in 64 mm und 78 mm Länge zur Verfügung.
Mit welchem Nagler verarbeite ich den LIGNOLOC® Holznagel mit Kopf 4,7 × 58 mm?
Der LIGNOLOC® Holznagel mit Kopf 4,7 × 58 mm von BECK wird ausschließlich mit dem FASCO® F60 CN15-PS90-H LIGNOLOC® Coil-Nagler verarbeitet. Dieses pneumatische Gerät ist auf die Verarbeitung von LIGNOLOC® Holznägeln angepasst – Luftdruck, Hubtiefe und Vorschubmechanismus sind speziell für holzbasierte Befestiger ausgelegt. Standard-Coilnagler für Stahlnägel sind nicht geeignet, da die abweichenden Parameter zu Nagelbruch, Fehleintrieb oder falscher Einschusstiefe führen können und die ETA-Zulassung der Verbindung nicht mehr gewährleistet ist.
Für industrielle Automatisierungsanwendungen steht alternativ der Nagelkopf HEAD CN15-PS90-H LIGNOLOC® zur Verfügung. Das BECK F60 LIGNOLOC® Gerät ist kompatibel mit allen drei LIGNOLOC® mit Kopf Nagellängen (58, 64 und 78 mm).
Was bedeutet „Lignin-Adhäsion“ und wie stark hält der LIGNOLOC® Holznagel?
Beim Einschießen des LIGNOLOC® Holznagels mit dem pneumatischen FASCO® Nagler entsteht durch starke Reibung Wärme an der Nagelspitze. Dadurch wird das natürliche Lignin im Holznagel aktiviert und eine stoffschlüssige Verbindung zwischen Holznagel und Holzfasern erzeugt. Dieser Effekt wird als Lignin-Adhäsion bezeichnet.
Die resultierenden Verbindungswerte des LIGNOLOC® Holznagels sind in der Europäischen Technischen Bewertung ETA-23-0041(LIGNOLOC® Holznägel ohne Kopf) und ETA-23-0330 (LIGNOLOC® Holznägel mit Kopf) dokumentiert und können für die Bemessung von Holz-Holz-Verbindungen herangezogen werden. Dadurch steht Planern und Holzbauunternehmen eine belastbare Grundlage für den Einsatz in professionellen Holzbauprojekten zur Verfügung.
Ist der LIGNOLOC® Holznagel mit Kopf bauaufsichtlich zugelassen und statisch bemessbar?
Ja. Die Verbindungswerte des LIGNOLOC® Holznagels mit Kopf sind über die Europäische Technische Bewertung ETA-23-0041 und ETA-23-0330 dokumentiert und können für die Planung und Bemessung von Holz-Holz-Verbindungen herangezogen werden.
Dadurch steht Planern, Architekten und Holzbaubetrieben eine zertifizierte Grundlage für die Auslegung von Verbindungen mit LIGNOLOC® Holznägeln mit Kopf zur Verfügung. Die Bemessung erfolgt auf Basis der in der ETA enthaltenen Kennwerte sowie der jeweils gültigen Normen und Regelwerke des Holzbaus. Für die Auswahl der passenden Nagellänge und die projektbezogene Auslegung stellt BECK zusätzlich technische Handbücher und digitale Bemessungshilfen zur Verfügung.
Woraus besteht der LIGNOLOC® Holznagel mit Kopf?
Der LIGNOLOC® Holznagel von BECK besteht aus hochverdichtetem europäischem Buchenholz. Das Material wird speziell für die maschinelle Verarbeitung mit dem LIGNOLOC® Nagelsystem aufbereitet und erreicht dadurch die erforderliche Festigkeit für den pneumatischen Einschuss in Holzwerkstoffe und Vollholz.
Durch seine holzbasierte Materialstruktur ist der Nagel vollständig metallfrei und bildet gemeinsam mit dem umgebenden Holz eine homogene Verbindung. Dies schafft eine natürliche Optik der Oberfläche und erleichtert die spätere Bearbeitung, beispielsweise durch Schleifen, Hobeln oder Fräsen. Durch die Materialtreue des Holznagels wird zirkuläres Bauen mit Holzmodulen ermöglicht: Es werden keine Fremdstoffe in Massivholzelemente aus Brettsperrholz, Brettstapelholz oder Blockbohlenwände eingebracht.
Wie verhält sich der LIGNOLOC® Holznagel mit Kopf bei Feuchtigkeit?
Der LIGNOLOC® Holznagel mit Kopf von BECK verhält sich bei Feuchtigkeit ähnlich wie das umgebende Holz. Da der Nagel aus verdichtetem europäischem Buchenholz besteht, fügt er sich in das natürliche Feuchteverhalten der Holzkonstruktion ein. Bei fachgerechter Planung und Ausführung gemäß den geltenden Regeln des Holzbaus ist der LIGNOLOC® Holznagel für den vorgesehenen Einsatz im Innen- und Außenbereich geeignet, dabei sind LIGNOLOC® Holznägeln mit Kopf ausdrücklich für den Einsatz in der Fassade zugelassen (ETA-23-0330).
Im Gegensatz zu metallischen Befestigern können keine korrosionsbedingten Verfärbungen oder Rostspuren auf der Holzoberfläche entstehen. Für die dauerhafte Funktion der Verbindung sind – wie bei allen Holzbauteilen – die konstruktiven Maßnahmen des Holzschutzes sowie die jeweiligen Einsatzbedingungen zu berücksichtigen.
Kann ich den LIGNOLOC® Holznagel mit Kopf für Lärchenholz-Fassaden verwenden?
Ja, Lärchenholz an Fassaden kann bedenkenlos mit LIGNOLOC® Holznägeln mit Kopf befestigt werden. Aufgrund ihrer vergleichsweise hohen Rohdichte und der natürlichen Trocknungsspannungen stellt Lärchenholz erhöhte Anforderungen an die Befestigungstechnik. Die stumpfe Anti-Spalt-Spitze des LIGNOLOC® Holznagels mit Kopf reduziert das Risiko von Holzrissen beim maschinellen Eintreiben auch bei trocken gehobelten und schmalen Fassadenbrettern.
Da Lärchenholz natürliche Inhaltsstoffe enthält, die mit metallischen Schrauben oder Nägeln reagieren können, sind LIGNOLOC® Holznägel mit Kopf als metallfreie Befestiger besonders geeignet, um korrosionsbedingten Verfärbungen oder Rostspuren auf der Fassadenoberfläche zu vermeiden und eine dauerhaft schöne Optik zu erhalten.
Entstehen sichtbare Nagelköpfe an der Fassade – und wie sieht das optisch aus?
Ja. Der sichtbare Nagelkopf ist bei dieser Variante konstruktiv gewollt. Der Kopf des LIGNOLOC® Holznagels sorgt für einen sauberen Abschluss an der Fassadenoberfläche, verhindert das Durchziehen dünner Bretter, schützt vor eindringender Feuchtigkeit und bietet eine größere Auflagefläche.
Da der Nagelkopf aus Holz besteht, fügt er sich optisch harmonisch in unbehandelte, geölte, lasierte oder vorvergraute Holzfassaden ein. Im Gegensatz zu metallischen Befestigern entstehen keine Rostläufer oder korrosionsbedingten Verfärbungen auf der Fassadenoberfläche und die Nägel können einfach mit der Fassade nachgeschliffen oder überstrichen werden.
Welche Vorteile bietet der LIGNOLOC® Holznagel mit Kopf für Nachhaltigkeit, Rückbau und Kreislaufwirtschaft?
Der LIGNOLOC® Holznagel von BECK Fastening ermöglicht vollständig metallfreie Holzverbindungen und unterstützt damit kreislauffähige Baukonzepte im modernen Holzbau mit bis zu 66 % reduziertem CO2– Ausstoß im Vergleich mit Metallbefestigungsmitteln. Da keine metallischen Befestigungsmittel in der Konstruktion verbleiben, kann das Holz am Ende der Nutzungsdauer einfacher weiterverarbeitet, wiederverwendet oder stofflich beziehungsweise thermisch verwertet werden.
Ein weiterer Vorteil besteht darin, dass nachgelagerte Bearbeitungsschritte wie Sägen, Fräsen, Hobeln oder Zerkleinern ohne das Risiko verborgen liegender Metallteile erfolgen können. Dies erleichtert den Rückbau von Holzkonstruktionen und unterstützt Konzepte des zirkulären Bauens, bei denen Materialien möglichst lange im Wertstoffkreislauf gehalten werden. Damit bietet der LIGNOLOC® Holznagel nicht nur Vorteile bei der Verarbeitung und Optik, sondern auch hinsichtlich Ressourcenschonung und nachhaltiger Materialkreisläufe im Holzbau.
