LIGNOLOC® 木製釘
持続可能な建築――一釘一釘
LIGNOLOC®は、再生可能な原材料であるブナ材を使用した世界初の連打式釘打ちシステムであり、性能と持続可能性を完璧に両立させています。循環型で金属を使用せず、かつ極めて効率的な方法でプロジェクトを実現したいと考えるすべての木造建築業者に最適です。
LIGNOLOC®木製釘により、私たちは締結技術を根本から再考しました。持続可能で伝統的な締結手法を取り入れ、現代の要件に合わせて進化させたのです。世界初の打ち込み式木製釘であるLIGNOLOC®は、持続可能性と効率性の面で、建設業界の未来に向けた新たな基準を打ち立てています。工業生産から環境に配慮した木工まで、幅広い用途に最適です。LIGNOLOC®専用に開発されたFASCO®空気式釘打ち機を使用すれば、無垢材や集成材製品に木製釘を容易に打ち込むことができ、強固で永続的な接合を実現します。LIGNOLOC®は、現在入手可能な最も持続可能なプロフェッショナル向け締結システムです。従来のシステムと比較してCO₂排出量を66%削減し、循環型建設の実践に貢献します。
LIGNOLOC®木製釘と周囲の木材との接合部の顕微鏡写真
リグニン付着効果による高い保持力
ご存知でしたか？LIGNOLOC®の木製釘は、その高い保持力に驚かされます。これは「リグニン接着」によるものです。LIGNOLOC®釘の先端の特殊な形状と、打ち込む際の摩擦によって発生する大量の熱により、木製釘のリグニンが周囲の木材と融合し、物質同士が結合した接合部を形成します。この驚くべき仕組みがどのように機能するのか、こちらの動画（英語）でご覧ください。
1つの技術、多くのメリット
LIGNOLOC®の木製釘は、空気圧で木材に打ち込まれるため、木製ダボで通常必要とされる下穴あけや接着作業が不要です。
熱伝導率がわずか0.64 W/mKのLIGNOLOC®木製釘は、省エネ建築の重要な要素である熱橋を効果的に防止します。
LIGNOLOC®の木製釘は、木材部品の後加工において、工具や鋸刃への負担を軽減します。
LIGNOLOC®の木製釘は、腐食、化学薬品、膨張、および菌類による腐朽に強く、屋外や過酷な環境での使用に最適です。
LIGNOLOC®の木製釘は、自然な風合いと手触りを持ち、時間の経過とともに木材の美観を損なうような化学反応を起こしません。
LIGNOLOC®木製釘を使用する場合、鋼製釘のように火災時に突然破損することはありません。火災時には、これらの釘は無垢材と同様の挙動を示します。
当社の特許取得済みLIGNOLOC®木製釘技術は、パートナー企業に明確な競争優位性をもたらします。
LIGNOLOC®木製釘を用いた計画と設計

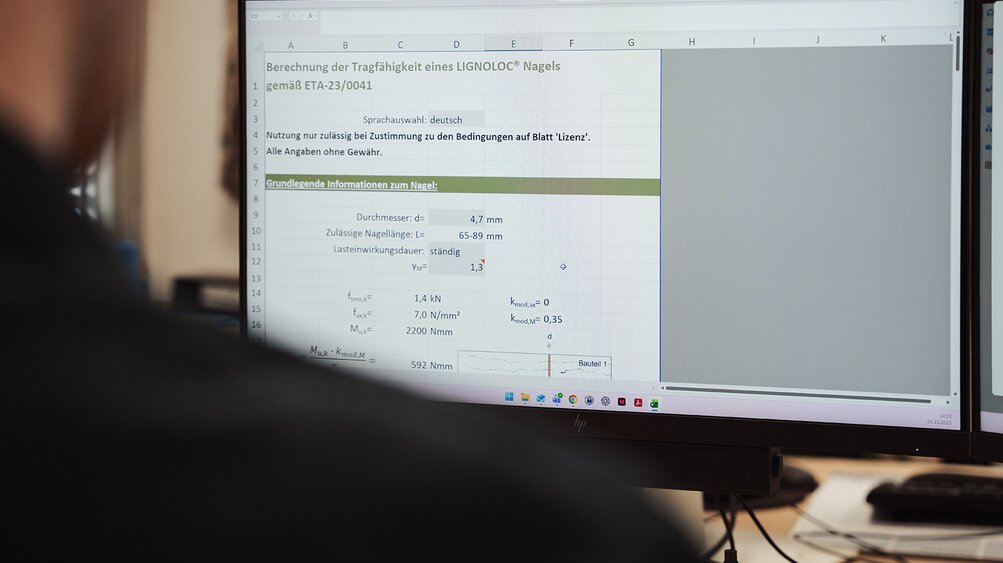

LIGNOLOC®木製釘を用いた静的設計および技術計画： 当社の無料計算ツールを使用すれば、耐荷重やプロジェクト固有のパラメータを迅速かつ正確に算出できます。より複雑な要件については、個別計算サービスもご利用いただけます。

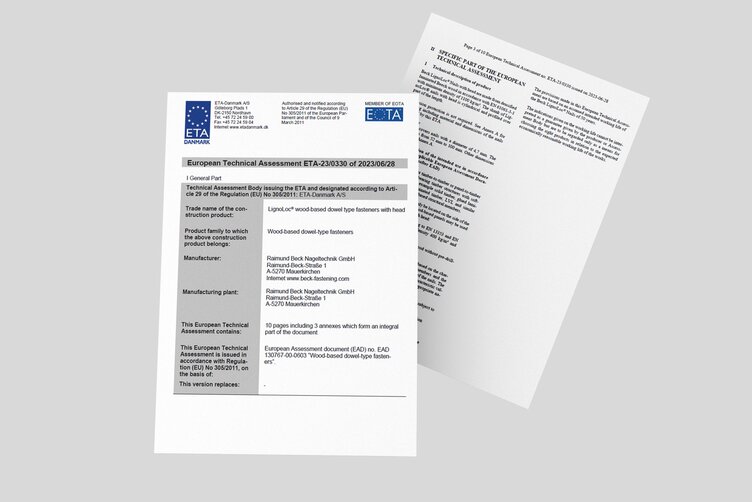

計画および実施に関する技術文書（英語）
『LIGNOLOC® 木製釘技術ハンドブック』では、構造上の基礎知識、機械的特性、設計手法、および関連するすべての承認・認証について、包括的な概要を解説しています。
菱形のファサードは、素早く簡単に設置できます。LIGNOLOC®の木製釘を使えば、金属製の留め具を使わずに、純粋な木製のファサードを作り上げることができます。
テストレポート、ホワイトペーパー、および調査報告書（英語）
『LIGNOLOC® 木製釘技術ハンドブック』では、構造上の基礎知識、機械的特性、設計手法、国際的な参考事例に加え、関連するすべての承認および認証について包括的に解説しています。本ハンドブックでは、BECKの木製釘システムが、現代の木造建築において世界中でどのように活用されているかを紹介しています。
循環型建築は、持続可能な固定材の選択から始まります
想像してみてください。建物は取り壊される必要はなく、慎重に解体され――層ごとに――資材の貯蔵庫として活用できるのです。壁や天井、そしてモジュール全体が、建設廃棄物として現場を去るのではなく、種類別に分別された原材料として、次の活用に向けて準備が整うのです。
LIGNOLOC®の木製釘が、解体可能な構造物に最適な理由
LIGNOLOC® 木製釘は、金属を使用せずに木材同士を直接接合することを可能にします。リグニンによる接着作用により、木製釘は周囲の木材と一体化し、均質な構造体となります。これにより、素材の純度を最大限に高め、建築生物学的に最適な特性を発揮します。
LIGNOLOC®で接合された部材は、単一樹種の木材部材のままです。その結果、構造体を再び分解することができ、そこから取り出した部材を再利用することが可能です。
LIGNOLOC®はヨーロッパ産のブナ材から製造されているため、建材に金属製の異物が混入することはありません。これにより、リサイクル性が大幅に向上します。
LIGNOLOC®を使用することで、100％単一樹種を維持した高品質な無垢材部材が生み出されます。これにより、製品寿命の終了時には完全にリサイクルされるか、あるいは部材そのものとして再利用することが可能となり、木材建築の完全な循環型システムに向けた決定的な一歩となります。
木造建築の未来 ― 私たちの使命
LIGNOLOC®を使えば、木材と木材を木材で接合することができ、最も自然で環境に優しい接合を実現します。
Lignoloc® 木材用釘打ちシステム
LIGNOLOC®システムは、お客様に幅広い可能性を提供します。釘はさまざまな直径と長さをご用意しています。2023年1月からは、屋外での使用に最適なヘッドを備えた新製品も登場しました。釘のラインナップに加え、手持ち工具2種類と、据え置き型用途向けのロボットやポータルCNCマシン用打ち込みヘッド2種類をご用意しています。これにより、お客様の要件にきめ細かく対応することが可能です。
1つのシステム、多彩な選択肢
この革新的な木製釘は、さまざまな直径と長さをご用意しています。ぜひ、お客様のプロジェクトにぴったりの製品をお探しください。
製品ラインナップの新商品：LIGNOLOC® 頭付き木釘。ファサード工事に最適な締結材です
特別に開発された2種類のLIGNOLOC® F44およびF60空気式釘打ち機は、木製釘を木材や木質素材に直接打ち込むために必要なパワーを備えています。
これら2種類のハンドツールに加え、BECK社は2種類のLIGNOLOC®釘打ちヘッドも提供しています。多機能ブリッジへの取り付けに最適で、市販の産業用ソリューションに合わせて個別に調整可能です。
LIGNOLOC®なら、お好みに合わせてお選びいただけます。直径3.5mm、長さ25mmまたは37mmの段付き軸を持つLIGNOLOC®木製釘用のコンパクトで軽量なF33システム、 直径3.7mmの木釘を打ち込むF44システム、長さ最大90mmのLIGNOLOC®釘や頭付きLIGNOLOC®釘を加工するための極めて強力なF60システム、あるいはLIGNOLOC®釘打ちヘッドに至るまで、お客様のニーズに合わせた幅広いシステムをご用意しています。
lignoloc®の用途
BECK社のLIGNOLOC®システムは、屋内、屋外、あるいは腐食の恐れがある場所を問わず、数え切れないほどの用途の可能性を広げます。
アプリケーションの概要
-

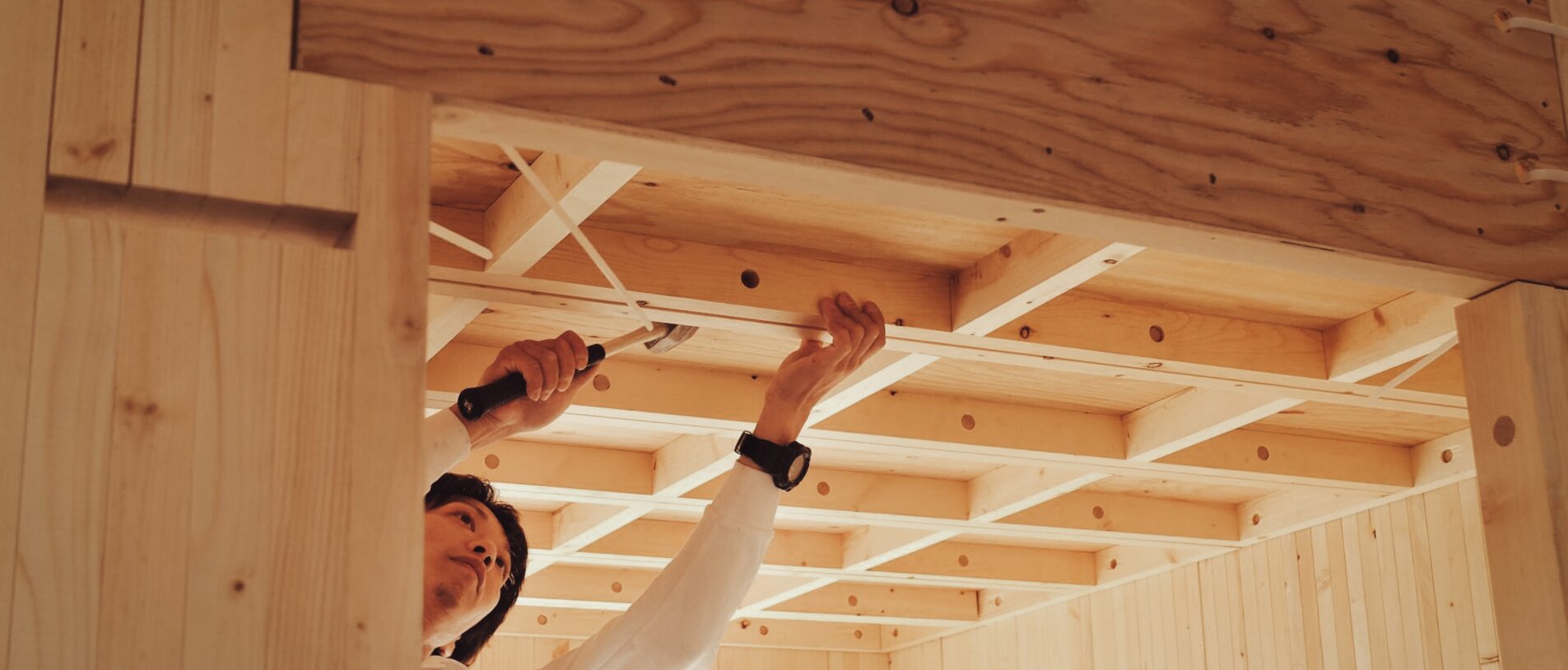

木造建築
-
大型木造建築：LCLT、CLT、NLT
-
木製のファサード
-
フェンス
-
家具
-
パレット・木箱
-
サウナ
-
内装用木製パネル
-
床材：OSBおよび無垢材のフローリング
-
ボート
-
再生木材を使った作業
-
CNC加工（試作）
-
木製の棺
-
その他にもたくさん
大規模木造建築におけるLignoloc®
LIGNOLOC®の木製釘は、多層無垢材ボードの製造において様々な用途に活用できます。製造工程に応じて、層を一時的に固定するために使用されたり、アルミニウム釘や木製ダボの代替として使用されたり、あるいは全く新しい加工方法を生み出したりします。これにより、業界にとって時間面でのメリットや環境面での利点がもたらされます。
LIGNOLOC®の主な導入事例
LIGNOLOC®は、そのコンセプトと独自の特性が人々を魅了する、画期的な新製品です。LIGNOLOC®は、革新的なプロダクトデザインに対して贈られる「ドイツ・デザイン賞」をはじめ、すでに数々の賞を受賞しています。私たちは受賞のたびに喜びを感じますが、それ以上に、LIGNOLOC®を活用したプロジェクトの実現や、お客様が成功を収めてくださることに大きな喜びを感じています。何と言っても、それが私たちの活動の真の目的だからです。
「革新的な職人企業として、私たちは常に新しいことにオープンです。新工場の外壁にLIGNOLOC®を使用して木製ファサードを設置しましたが、その仕上がりに大満足しています。今後、お客様にもLIGNOLOC®システムを推奨していくつもりです。」
優れたネットワーク
2022年ドイツ・イノベーション賞受賞
「プロセス」部門第1位、materialPREIS 2022
2020年ドイツ・デザイン賞受賞
「ハウス・オブ・ザ・イヤー・アワード」における2019年最優秀製品賞
2019年グリーンプロダクト特別賞、ドイツ・ミュンヘン
AITイノベーション・アワード 建築・建設部門 2019、ドイツ・ミュンヘン
PTIAアワード2018、米国アトランタ
2018年グリーンプロダクト賞、ドイツ・ベルリン
IWFチャレンジャーズ・アワード2018、米国アトランタ
2018年materialPREIS イノベーション部門第1位、ドイツ・シュトゥットガルト
ユーロボワ賞2018、リヨン（フランス）
2017年ケルン「バイオコンポジット・オブ・ザ・イヤー」イノベーション賞 2位
銅賞、
バティマット・イノベーション・アワード2017、フランス・パリ
2017年LIGNA新製品シンポジウム（ドイツ・ハノーファー）第3位
よくある質問
釘のサイズや比較対象となる金属製留め具によっては、CO2排出量を最大75％削減できる。
このプラスチックシートは最先端の技術を採用しており、LIGNOLOC®木製釘を加工する際に、残留物や廃棄物を一切残さずに処理することができます。また、このプラスチックシートは容易にリサイクルが可能です。
それはすべて木材の密度次第です。ユーロコード5の表8.2に記載されているように、ピン状の接合具を用いて木材を固定する際は、その木材種の密度に注意を払う必要があります。密度が500 kg/m³未満の木材のみ、下穴を開けずに釘打ちが可能です。
はい。木製釘の要件に合わせて特別に設計された、BECK社製のFASCO® F44 LIGNOLOC®のご使用をお勧めします。送り機構の開口部が広く、ガイドフラップが備わっていることが、完璧な打ち込み結果を得るために重要です。
BECK社は、FASCO®ツールシリーズにおいて、LIGNOLOC®の頭付き木釘を加工するための専用セットツールを提供しています。このツールは、釘を確実に加工できるよう最適化されています。FASCO® F60シリーズの旧モデルについては、FASCO®の変換キットを使用することで、LIGNOLOC®の頭付き釘の加工に対応させることができます。
ごくまれに、釘の頭部がわずかに欠けることがあります。こうした欠けは、釘の耐久性に影響を与えることはありません。
FASCO® F60 ネイルガンは、空気圧と打ち込み深さを調整し、ファサードの目立たない部分や、使用する材料のモックアップで試し打ちを行うことで設定する必要があります。この設定を維持し、ユーザーがファサードに均一な圧力を加えることで、均一な打ち込み深さを実現できます。施工対象の材料内で木材の密度に大きなばらつきがある場合、打ち込み深さに変動が生じる可能性があるため、再調整を行ってこれを補正する必要があります。
BECK社のLIGNOLOC®木製頭付き釘は、ファサード用ネジの代替として使用できます。LIGNOLOC®を使用すれば、針葉樹製の水平および垂直のクラッディングを木製の下地構造に固定することができます。
